BLDC2420無刷驅動器說明書

BLDC2420 直流無刷電機驅動器是本公司自主研發完成的，針對中功率低壓直流無刷電機驅動的高科技產品。該直流無刷電機驅動器采用性?xún)r(jià)比極高的低成本解決方案，主要應用于各類自動化控制設備，如傳送設備、醫療設備、包裝機械、食品機械、健身設備、教學設備、園林機械等諸多領域。本驅動器適用于功率為24V100~300W的三相直流無刷電機的轉速調節，可提供外接電位器調速，外部模擬電壓調速，上位機（ＰＬＣ，單片機）等功能。同時該驅動器具備大轉矩啟動，快速啟動及制動、正反轉切換，手動及自動調速相結合，異常報警信號輸出等特點。

產品特點

l 可應用于上位機（PLC或單片機等）模擬量調速

l 可采用手動調速方式（可外接電位器手動調速）PID 速度環，電流環控制

l 啟動停止控制

l 正反轉控制

l 使能（EN）：使能信號，低電平有效。

l 過載保護設定： P-sv可設定不同功率的電機保護參數

l 高速力矩輸出平穩，轉速穩定

l 磁極設定：4極8極可選，適配不同規格電機

l 過流、過壓、 欠壓、 堵轉、 霍爾信號非法、溫度保護

l 速度信號輸出

l 異常報警信號輸出

l 欠電壓(≤20V)、過熱(>95℃)自動保護

l 具有剎車制動功能，

l 通訊功能，控制器調速，顯示速度，等功能（需另購）

環境要求:

l 冷卻方式    風冷卻

l 使用場合    避免粉塵   油污及腐蝕性物體

l 使用溫度    -10°～+50°

l 環境濕度    <80％RH  不凝露  不結霜

l 震動        *大不超過5.7M/S2

l 保存        -20°～+125°避免灰塵  *好使用原包裝

l 絕緣電阻：常溫常壓下>500MΩ

電氣特性：

接口定義

注①:此信號需有5mA以上驅動吸收能力，BK為剎車控制，斷開運行狀態，閉合時剎車狀態， F/R電機方向控制，斷開時電機正轉，閉合時電機反轉。

功能說明:

（1）調速方式

A．驅動器外接電位器進行調速。

B．模擬電壓調速：可將外部電位器的兩個固定端分別接于驅動器的GND和5V將調節端接于SV端即可使用外接電位器（10K~100K）調速.

（3）電機正/反轉控制（F/R）

控制F/R與GND的通斷可以控制運轉方向。當F/R與GND不接通時，電機順時針運行，反之則電機逆時針?lè )较蜻\轉。

（4）使能（EN）

（4）制動停機（BK）

控制BK與GND的通斷可以制動停機。當控制BK與GND接通時，電機停止鎖住，斷開時制動停止，制動停機比自然停機快，具體停機時間與用戶系統的負載慣量有關。

（5）電機轉速信號輸出（PG）

速度脈沖輸出：該端口與端口GND之間將輸出頻率F（HZ），F與電機轉速N(RPM)的關系如下：F=N * P / 60，其中P為電機極對數，即電機每轉輸出的脈沖為電機的極對數。

（6）報警輸出

驅動器報警輸出：ALM端口報警時，該端與GND導通（低電平），同時驅動器自行停止工作，處于報警狀態。

接線方法

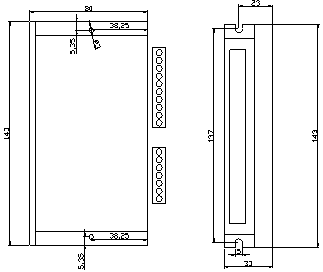

外形尺寸

驅動器使用方法及注意事項：

A．本驅動器適配電機為DC36V以下的三相直流無刷電機。

B． 按照圖示方法，正確連接電機繞組線，霍爾信號線及電源線，注意UVW三相的順序。

C．電機方向的正反，需依靠正反轉控制端子F/R進行控制，不能像異步電機那樣通過改變接線實現正反轉，不正確的接線會(huì )導致電機運轉不正常。

D．功率保護設定：從驅動器的參數設定表上選擇*接近電機額定功率的P-sv設定值，將撥碼開關到相應位置。

F．電機磁極數的選用,適用于4極，6極和8極電機的使用。其他極對數電機如使用不正常需返廠調試。

G．直流電源要正確連接。

H．本款驅動器另配有速度顯示與設置裝置，可對電機速度及加減速時間等進行設定，如需要需另行購買（具體用法詳見速度設定裝置說明書）
